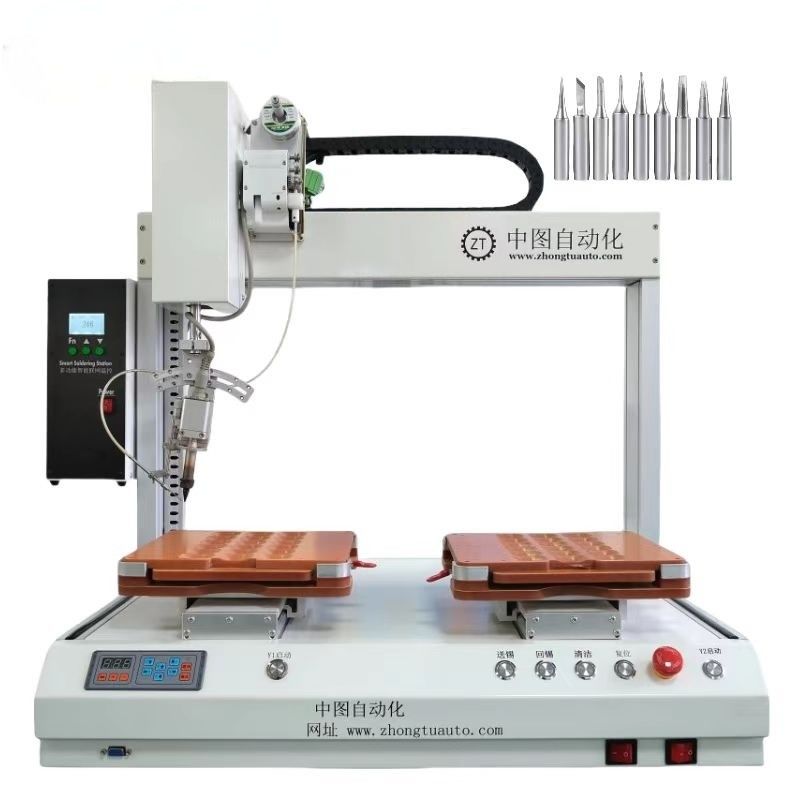

ZT Automotive Grade Automatic Soldering Machine Precision 5A

ZT Automatic Soldering Machine - Precisione e durata

Il principio di funzionamento della saldatrice automatica comprende principalmente le seguenti parti chiave:

1Sistema di alimentazione dello stagno:

• Meccanismo di alimentazione dell'acciaio stagnato: di solito è costituito da un motore di alimentazione dell'acciaio, un rullo di alimentazione dell'acciaio e un condotto di filo di acciaio.Quando il rullo è girato, il filo di stagno viene tirato fuori dal rotolo di filo di stagno e viene consegnato con precisione alla posizione della testa del saldatore attraverso la guida del filo di stagno.

• Controllo dell'alimentazione dell'acciaio: il sistema di controllo della saldatrice automatica controllerà con precisione la velocità, la lunghezza e il tempo di alimentazione dell'acciaio secondo le procedure e i parametri prestabiliti.Per esempio:, nella saldatura a punto, può essere necessario trasportare solo una piccola quantità di filo di stagno; nel caso della saldatura a resistenza, è necessaria un'alimentazione continua e stabile di stagno.

2Sistema di riscaldamento:

• Corpo di riscaldamento: è il componente centrale della generazione di calore, il corpo di riscaldamento comune ha un nucleo di riscaldamento in ceramica, un nucleo di riscaldamento ad alta frequenza, ecc.il corpo di riscaldamento converte l'energia elettrica in energia termica, il che fa riscaldare rapidamente la testa del saldatore.

• Controllo della temperatura: per garantire la qualità e la stabilità della saldatura, la saldatrice completamente automatica è dotata di un preciso sistema di controllo della temperatura.Il sistema è generalmente composto da sensori di temperaturaIl sensore di temperatura monitora la temperatura della testa della saldatura in tempo reale e trasmette il segnale di temperatura al controller.Secondo il valore di temperatura prestabilito e il segnale di temperatura di feedback, il regolatore regola la potenza del corpo di riscaldamento attraverso il circuito di controllo della temperatura, in modo che la temperatura della testa del saldatore sia mantenuta nell'intervallo impostato.

3Sistema motore:

• braccio o piattaforma robotizzata:Il sistema di movimento della macchina di saldatura completamente automatica è responsabile di guidare la testa di ferro e il meccanismo di alimentazione dello stagno a muoversi secondo la traiettoria e la posizione prestabilitaIl braccio robotico può realizzare il libero movimento nello spazio tridimensionale e ha una elevata flessibilità, che è adatta per compiti di saldatura complessi.La piattaforma è solitamente spostata in piano ed è adatta per la semplice saldatura dritta o curva.

• Controllo del movimento: il controllo del sistema di movimento è realizzato da uno speciale controller di movimento o sistema di controllo.tempo di residenza e altri parametri di movimento mediante programmazione o impostazione di parametriIn base a questi parametri, il controllore di movimento controlla con precisione il movimento del braccio o della piattaforma robotica per garantire la precisione e la consistenza della saldatura.

4. Processo di saldatura:

• bagnamento e diffusione: quando la temperatura della testa della saldatura raggiunge la temperatura di saldatura appropriata,il sistema di alimentazione in stagno trasmette il filo di stagno alla punta della testa della saldatura, e il filo di stagno si scioglie rapidamente sotto il calore della testa di saldatura, diventando una saldatura liquida.sarà bagnato la superficie metallica da saldare e diffuso sulla superficie metallicaLa funzione del flusso è principalmente quella di rimuovere l'ossido sulla superficie metallica, ridurre la tensione superficiale della saldatura e migliorare la bagnabilità e la fluidità della saldatura.

• legame metallurgico: con la diffusione della saldatura, si verificano reazioni metallurgiche tra la saldatura e il metallo da saldare, formando composti intermetallici,in modo da ottenere un legame solido tra saldatura e metalloQuando la saldatura si raffredda e si solidifica, si forma un punto di saldatura affidabile.

5Sistema di controllo:

• Unità di controllo principale: il cervello della saldatrice automatica, responsabile del coordinamento e del controllo del lavoro dei vari sistemi.L'unità di controllo principale riceve segnali di feedback dai sensori di temperatura, sensori di movimento, ecc., e rilascia comandi di controllo secondo programmi e parametri prestabiliti per controllare il lavoro del sistema di alimentazione dell'acciaio stagno, del sistema di riscaldamento e del sistema di movimento.

• Interfaccia uomo-macchina: fornisce un'interfaccia di funzionamento conveniente per l'operatore.e monitorare lo stato di saldatura attraverso l'interfaccia uomo-macchina. L'interfaccia uomo-macchina di solito adotta touch screen, pulsanti e altri modi, facile da usare.

Parametro del prodotto:

Specificità:
